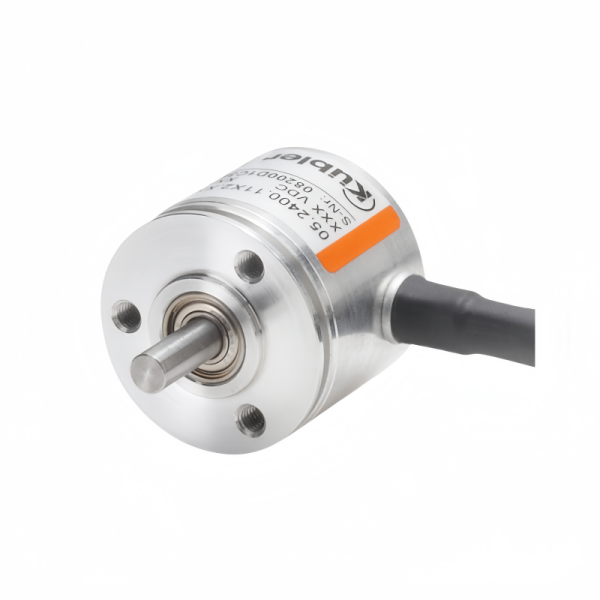

kubler庫伯勒編碼器Sendix M3653AR結構特點

技術數據

機械

結構尺寸? 36 mm

軸的類型6 mm 軸, 帶平面

8 mm 軸, 帶平面

10 mm 軸, 帶平面

1/4" 軸, 帶平面

法蘭類型夾緊法蘭盤

? 42,00 mm

工作溫度-40 °C ... +85 °C

防護等級IP66

IP67

IP69k

連接類型徑向電纜

M12 連接器 徑向

最大轉速4.000 min-1

重量250 g

結構特點

緊湊堅固的機械結構：

結構尺寸：外徑為36毫米，軸類型包括6 mm、8 mm、10 mm以及1/4英寸軸，均帶平面，便于安裝和固定。

法蘭類型：采用夾緊法蘭盤設計，直徑為42毫米，增強了編碼器的穩定性。

防護等級：防護等級達到IP66、IP67和IP69k，可抵御高壓水沖洗和粉塵侵入，適應戶外和惡劣環境。

高可靠性磁性掃描技術：

掃描方式：采用磁性掃描技術，無磨損，確保較長的使用壽命。

抗沖擊和抗振動：遵循EN 60068-2-27標準，抗沖擊能力達5000 m/s2（4 ms）；遵循EN 60068-2-6標準，抗振動能力達300 m/s2（10...2000 Hz），適合振動強烈的場景。

多樣化的連接類型：

支持徑向電纜和M12連接器（徑向）連接，方便用戶根據實際需求選擇。

編碼器型號列舉

Sendix 5853FS2

Sendix 7058

Sendix 7120

Sendix 7100

Sendix M3658

Sendix 5814

Sendix 7073

Sendix 7163

Sendix 7168

機械性能：

最大轉速：可達4000轉/分鐘，滿足高速旋轉需求。

重量：僅250克，便于安裝和維護。

寬工作溫度范圍：

工作溫度范圍為-40°C至+85°C。

高精度與高分辨率：

分辨率：最大分辨率可達14位單圈，提供高精度的位置反饋。

絕對精度：±1°，重復精度±0.2°，確保測量的準確性。

靈活的接口與電源：

接口：支持SSI接口，輸出驅動器允許負載/通道信號電平為±30 mA，高低電平典型值分別為3.8 V和1.3 V。

電源：電源范圍為10...30 V直流電，最大消耗電流為30 mA，具有電源反極性保護和短路保護功能。

安全與便捷的設置功能：

設置輸入：可通過高信號在任何位置下設置到零，其他預置值可通過廠家編程設定。設置輸入具有大約1 ms的信號處理時間，之后便可通過SSI讀取新的位置數據。

DIR輸入：方向輸入功能可通過高電平信號將旋轉方向從默認的順時針方向切換為逆時針方向，這一反轉功能也可通過廠家編程設定。
